ZH-8850低压配电综合实训系统

一、概述

        低压配电综合实训装置，是应用当前自动化控制技术，开发的集培训学习、理论验证、实操能力、考核鉴定于一体的多功能实训设备。该设备既能满足电工考核鉴定中的电力拖动控制、单相照明电路和无功补偿的实训项目需要，也可应用于基层供电所和配电抢修中心工作人员技术训练与考核。

二、系统功能

1. 机柜采用标准GGD柜型，外观和现场保持一致；
2. 符合规程要求，符合相关国家规程；
3. 从实训角度出发，采用现场常见元器件；
4. 元器件模块化布局，便于识图和查找；
5. 具有计时功能，方便培训和考核；
6. 具有剩余电流保护器，保护学员安-全；
7. 设有电压型漏电保护和电流型漏电保护，确保操作者的人身安-全；
8. 同时还设有过流和短路保护装置，以保证设备的安-全；
9. 能模拟400V系统故障及某一电气控制回路故障状态或正常状态的功能；
10. 可以考察学员识图能力和进行故障查找、处理及正确使用工器具的能力；
11. 具有对社会及农村电工经常接触的系统设备和工厂用电、供电所所辖用户设备的控制回路、仪表指示测量回路、三相计量及单相计量回路、三级漏电保护回路、电源分接回路、电容器补偿回路及电动机控制回路（星型三角型控制回路、正反转控制回路）等常见故障分析、判断、处理培训的功能；
12. 电能计量回路可进行反窃电培训，可以设置常见的计量窃电现象；
13. 可以模拟接95598电话后，正确选择、填写工作票和倒闸操作票，并办理工作许可手续；
14. 能够按照《安规》要求，对故障设备进行观察和必要的测量，初步判断故障部位。然后正确进行停电、验电、装挂接地线、悬挂标示牌和装设遮栏；
15. 可以根据提供的电路图纸，分析存在的问题和发生故障的元件或线路，事故处理；
16. 可以设置79个故障点，涵盖了低压配电柜多种故障现象；
17. 能够通过多种设置方式进行故障设置与恢复，设置方式分为：计算机设置、键盘设置（键盘为选配）；

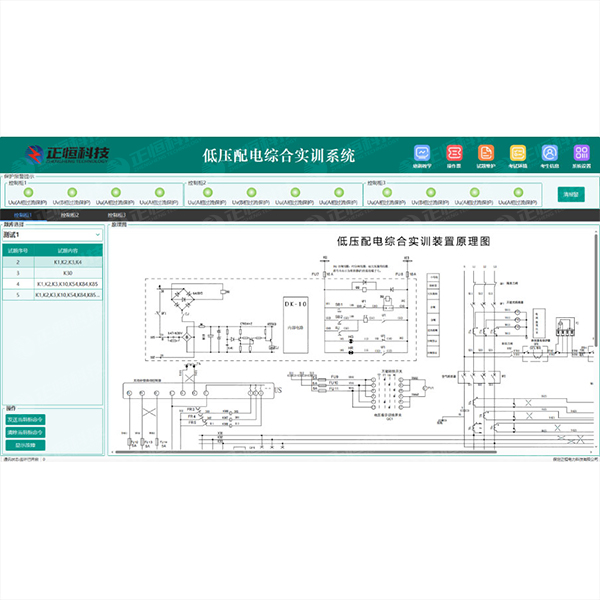

18. 方便操作的PC软件，全景的原理图显示，考核环境设置，具有题库编辑生成功能；
19. 一台计算机可以控制多台程控考核设备，方便老师在考核时统一进行故障设置，保证考核的公正性；
20. 培训学员工器具的检验方法，使用注意事项；
21. 正面柜体内有时间显示功能：4位LED数码计时显示窗（87×36毫米左右），前两位为分钟，后两位为秒，设置时间长为99分59秒。
